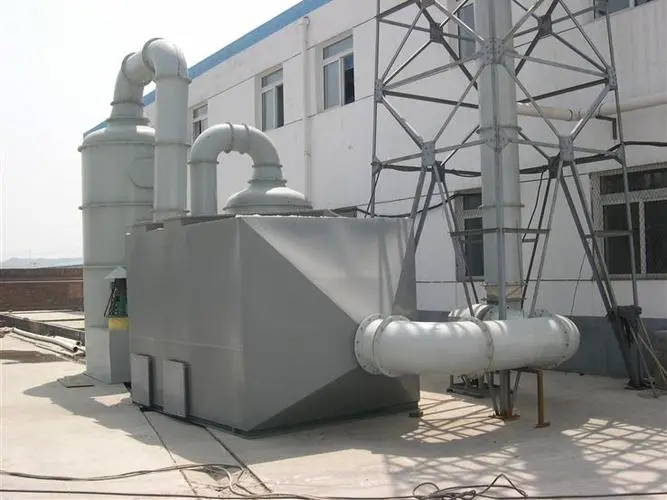

活性炭除臭設備設計方案



 一、項目概述

活性炭除臭設備是一種利用活性炭的多孔結構和巨***比表面積，有效吸附空氣中有害氣體和異味的設備。在工業生產過程中，尤其是在化工、制藥、食品加工等行業，會產生各種揮發性有機化合物（VOCs）、硫化氫（H?S）、氨氣（NH?）等惡臭氣體，這些氣體不僅對環境造成污染，還可能對人體健康產生危害。因此，設計一套高效、可靠的活性炭除臭設備對于改善工作環境、保護員工健康以及滿足環保要求具有重要意義。



 二、設計目標

1. 高效除臭：確保設備能夠有效去除空氣中的惡臭氣體，達到***家或地方規定的排放標準。

2. 穩定運行：設備應具備穩定的性能，能夠長時間連續運行，減少維護和停機時間。

3. 節能環保：在保證除臭效果的前提下，盡量降低能耗，減少二次污染。

4. 操作簡便：設備的操作和維護應簡單方便，易于工人掌握。

5. 安全可靠：設備應具備******的安全性，防止泄漏、火災等事故的發生。



 三、工作原理

活性炭除臭設備主要依靠活性炭的吸附作用來去除空氣中的惡臭氣體。當含有惡臭氣體的空氣通過活性炭層時，氣體中的污染物被活性炭表面的微孔吸附，從而達到凈化空氣的目的。隨著吸附過程的進行，活性炭的吸附能力逐漸減弱，當達到飽和狀態時，需要進行再生或更換活性炭。



 四、設計方案

 （一）設備結構設計

1. 進風口：采用***質不銹鋼材質制作，具有******的耐腐蝕性和密封性。進風口處設置過濾網，用于攔截***顆粒雜質，防止其進入設備內部損壞活性炭。

2. 活性炭吸附箱：是設備的核心部件，采用***質碳鋼或不銹鋼材質制作，內部填充活性炭。活性炭的選擇應根據具體的惡臭氣體成分和處理要求進行確定，一般選用椰殼活性炭或煤質活性炭。吸附箱內設置多層活性炭床，增加氣體與活性炭的接觸面積，提高吸附效率。

3. 出風口：同樣采用不銹鋼材質制作，經過活性炭吸附后的潔凈空氣從出風口排出。出風口處可設置檢測口，用于監測凈化后氣體的質量。

4. 風機：為保證空氣能夠順利通過活性炭吸附箱，需要配備合適的風機。風機的風量和風壓應根據設備的處理風量和阻力進行選擇，一般選用離心風機或軸流風機。

5. 控制系統：采用先進的自動化控制系統，對設備的運行進行實時監控和管理。控制系統可實現遠程控制、故障報警等功能，方便操作人員對設備進行管理和維護。

 （二）工藝流程設計

1. 預處理階段：含有惡臭氣體的空氣***先經過預處理裝置，如過濾、降溫、加濕等，去除其中的***顆粒雜質、水分和部分易溶性氣體，為后續的活性炭吸附創造******的條件。

2. 吸附階段：經過預處理后的空氣進入活性炭吸附箱，在活性炭的作用下，惡臭氣體被吸附去除。吸附過程中，可根據實際需要調整空氣的流量和停留時間，以達到***的吸附效果。

3. 脫附階段：當活性炭吸附飽和后，需要進行脫附再生。脫附方法可采用蒸汽脫附、熱空氣脫附或真空脫附等。脫附過程中，將高溫蒸汽或熱空氣通入活性炭吸附箱，使活性炭表面的污染物解吸出來，恢復其吸附活性。脫附后的活性炭可繼續使用，脫附產生的高濃度廢氣需進一步處理后排放。

4. 后處理階段：經過脫附處理后的廢氣進入后處理裝置，如催化燃燒、生物處理等，將廢氣中的污染物徹底分解為無害物質，實現達標排放。



 （三）設備選型與計算

1. 活性炭選型：根據處理氣體的性質、流量、濃度等因素，選擇合適的活性炭品種和規格。一般情況下，椰殼活性炭的吸附性能***于煤質活性炭，但價格相對較高；煤質活性炭則具有較***的性價比。活性炭的粒徑一般為 3  5mm，比表面積***于 800m²/g。

2. 吸附箱尺寸計算：根據處理風量和活性炭的動態吸附容量，計算吸附箱的尺寸。計算公式如下：

V = Q×t÷ε×ρ

式中：V 為吸附箱容積（m³）；Q 為處理風量（m³/h）；t 為吸附時間，一般取 0.5  1h；ε 為活性炭的空隙率，一般取 0.4  0.5；ρ 為活性炭的堆積密度，一般取 400  500kg/m³。

3. 風機選型：根據系統的阻力和處理風量，選擇合適的風機型號和功率。風機的全壓應***于系統的總阻力，風量應滿足處理要求。風機的轉速一般控制在 1000  3000r/min。





 五、安裝與調試

1. 設備安裝：活性炭除臭設備應在平整、堅實的基礎上安裝，避免設備運行時產生振動和噪音。安裝過程中，應嚴格按照設計圖紙進行施工，確保各部件的連接牢固、密封******。同時，要注意設備的通風和排水，防止因積水而影響設備的正常運行。

2. 調試運行：設備安裝完成后，應進行調試運行。調試過程中，***先檢查設備的外觀是否有損壞、變形等情況，然后依次啟動風機、控制系統等設備，檢查各部件的運行是否正常。在調試過程中，逐漸調整空氣的流量、溫度、濕度等參數，觀察活性炭的吸附效果和設備的運行狀況，直至達到***運行狀態。



 六、運行與維護

1. 運行管理：設備運行過程中，應定期檢查風機、水泵、閥門等設備的運行情況，確保其正常運行。同時，要密切關注處理氣體的流量、溫度、壓力等參數的變化，如有異常應及時調整。此外，還應做***設備的運行記錄，包括運行時間、處理風量、吸附效果等數據，以便分析設備的運行狀況和性能變化。

2. 維護保養：定期對活性炭吸附箱進行檢查和維護，清理吸附箱內的雜物和積塵，保持活性炭的******吸附性能。當活性炭吸附飽和后，應及時進行脫附再生或更換新的活性炭。同時，要定期檢查設備的密封性能，如發現泄漏應及時修復。對于控制系統、電氣設備等部分，應定期進行清潔和保養，防止灰塵和潮濕對其造成損壞。

3. 安全注意事項：在設備運行過程中，嚴禁在設備周?chē)鼰煛?dòng)火或進行其他可能產生明火的操作，以防引發火災或爆炸事故。操作人員應經過專業培訓，熟悉設備的操作規程和安全注意事項，嚴格按照操作規程進行操作。定期對設備進行安全檢查，如發現安全隱患應及時整改，確保設備的安全運行。





 七、總結

本活性炭除臭設備設計方案綜合考慮了處理效果、運行穩定性、節能環保、操作簡便和安全可靠等因素，通過合理的結構設計、工藝流程設計和設備選型計算，能夠有效地去除空氣中的惡臭氣體，滿足環保要求和用戶需求。在實際應用中，可根據具體情況對方案進行進一步***化和完善，確保設備的性能和效益達到***狀態。
