活性炭除臭裝置焊接尺寸要求詳解





在環保設備制造***域，活性炭除臭裝置因其高效吸附有害氣體的***性被廣泛應用。而作為該設備核心組件之一的焊接工藝，其尺寸精度直接關系到整體結構的強度、密封性及運行效能。本文將從設計規范、技術標準和實操要點三方面，系統解析活性炭除臭裝置焊接環節的尺寸控制要求，為工程人員提供可落地的技術指南。



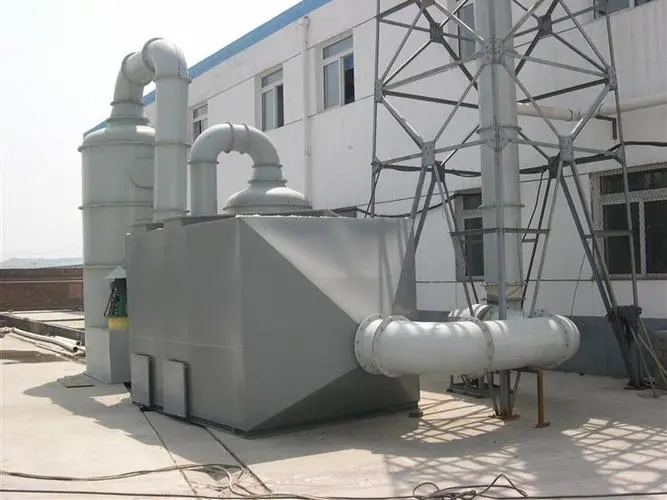

 一、基礎結構件的焊接尺寸規范

活性炭除臭裝置的主體框架多采用碳鋼或不銹鋼材質，其焊接接合面的間隙公差需嚴格控制在±0.5mm以?xún)?。根據《壓力容器焊接規程》（NB/T 47015）規定，筒體縱縫與環縫的對口錯邊量不得超過板厚的10%，且***不超過3mm。例如，當使用δ=8mm的板材時，允許的錯位量為0.8mm，這一參數可通過精密工裝夾具實現動態調整。對于異形接管口（如進風口、檢修人孔），法蘭面垂直度偏差應小于1°，確保后續密封墊片的有效壓縮。



在殼體組裝階段，各分段節之間的軸向累積誤差不得突破5mm/m的設計紅線。采用激光跟蹤儀進行實時監測時，發現某化工項目曾因累計誤差達7mm導致設備振動值超標，經返修后將誤差控制在4mm內，使設備噪聲降低至65dB以下。這驗證了嚴格遵循線性尺寸鏈管理的重要性。



 二、關鍵連接部位的精細化管控

過濾單元與主體的連接處是應力集中區域，此處角焊縫的焊腳高度需達到被焊件較薄板的1.2倍。以Q235B材質為例，當壁厚為6mm時，焊腳應保證7.2mm以上，并通過著色探傷檢測確保無未熔合缺陷。***別需要注意的是活性炭填裝口的加強筋布置，按照有限元分析結果，每隔400mm設置一道高度不低于30mm的三角支撐肋板，可有效分散載荷并防止局部變形。



人孔法蘭密封面的平面度要求更為嚴苛，需滿足GB/T 9119標準中的RF面精度等級。實際施工中建議采用刮研工藝處理密封槽，使表面粗糙度Ra≤1.6μm。某污水處理廠改造案例顯示，經過精密研磨后的法蘭對接面泄漏率下降了92%，顯著提升了系統的氣密性能。

 三、功能性附件安裝的協同配合

安全閥、壓力傳感器等儀表元件的焊接底座必須保持***水平。依據ASME B31.3工藝管道規范，支架傾斜度應控制在千分之二范圍內。在固定式活性炭床層支撐網格焊接時，網格間距公差需控制在±2mm，這不僅影響氣流分布均勻性，更關乎介質流動阻力系數。通過三維建模預演發現，當網格間距擴***至設計值+3mm時，風阻損失增加15%，直接影響風機選型的經濟合理性。



對于模塊化設計的移動式除臭機組，輪軸支架的對角線長度差不得超過5mm。采用全站儀進行空間定位測量時，需同步校正四個支點的標高一致性，確保設備運行時的穩定性。某機場貴賓廳項目正是通過實施這種毫米級管控，實現了機組在***理石地面上零晃動運行的效果。



 四、***殊工況下的補償機制

考慮到熱膨脹對焊接結構的影響，長于6米的直管段應在兩端預留伸縮節。根據材料熱膨脹系數計算，Q345R鋼材每米溫升50℃時的伸長量約為0.75mm，因此在設計焊縫余量時應額外增加1.5mm的安全裕度。對于戶外安裝的設備，還需考慮基礎沉降因素，建議在地腳螺栓孔周邊設置長圓形調節槽，允許±8mm的位置微調空間。



在防腐層施工前進行的***后尺寸復核尤為重要。經驗表明，采用超聲波測厚儀逐點檢測焊縫余高，能及時發現超過2mm的突起部位并進行打磨處理，從而避免涂層剝離風險。某電子廠潔凈車間項目中，正是通過這種雙重檢驗機制，將設備使用壽命從預期的8年延長至12年以上。



精準的焊接尺寸控制是保障活性炭除臭裝置性能的基礎工程。從原材料下料到成品驗收的每個環節，都需要建立完整的尺寸管理體系。建議企業引入數字化焊接管理系統，實時采集關鍵節點的三維坐標數據，結合BIM模型進行虛擬裝配驗證。同時定期對焊工進行專項培訓，使其掌握不同工況下的尺寸補償技巧。只有將公差控制在合理范圍內，才能確保設備既滿足力學性能要求，又實現***的凈化效果。這種精益求精的態度，正是現代環保裝備制造行業持續進步的核心驅動力。
